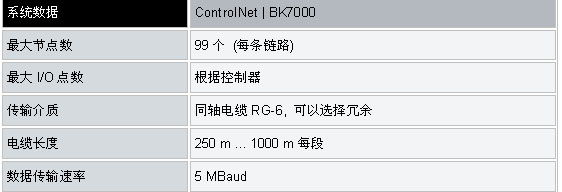

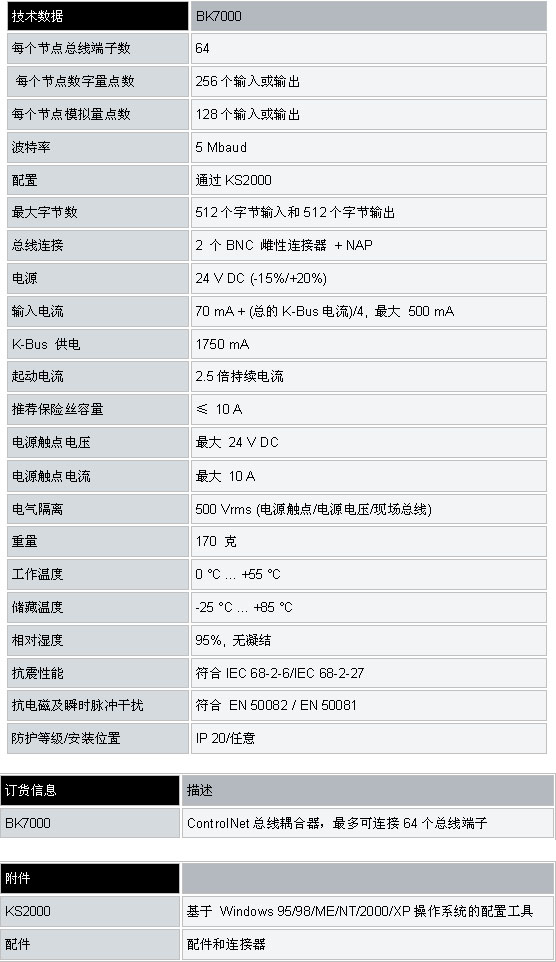

BK7000總線耦合器將ControlNet系統與電子端子排連接起來。電子端子排可用模塊化方式擴展。一個節點包括一個總線端子控制器、1-64個端子模塊和終端模塊。 總線耦合器自動識別連接的總線端子，對輸入/輸出建立過程映像。第一個數字量輸入/輸出信號數據占一個字的第一位（LSB）,從左邊開始，依次排列。輸入和輸出區很清楚的被區分。如果輸入或輸出數據超過一個字，則控制器會自動從下一個新的字開始。 自從1997年以來，ControlNet就成為了一個開放式的總線系統。ControlNet總線結構在一個系統里可以連接99個站。傳輸速率為5MBit/s,傳輸介質為同軸電纜。ControlNet協議允許數據既可以循環交換也可以非循環交換，兩者互不影響。BK7000總線耦合器支持冗余使用，帶一個網絡識別口（NAP），作為連接ControlNet的工具。 對模擬I/O、位移測量等信號的綜合處理 BK7000總線耦合器支持對各種總線端子的操作。只要用戶將它們連接起來，處理模擬 I/O信號與處 理其它種類的信號沒有什么區別。過程映像區內的信息以字節隊列的格式出現，等待控制器作下一步處理。 在每一個具體應用中，模擬和多功能總線端子都可以通過KS2000組態軟件進行配置。根據型號，模擬量總線端子寄存器中存有溫度范圍，增益和線性參數。使用KS2000軟件，所需參數可以在PC機上設置?？偩€耦合器永久地安全存儲配置的參數。. 當然，總線耦合器也可以由控制系統來控制。通過功能塊（FBs），PLC或IPC在起動階段，對整個系統進行配置。如果需要，控制器可以上載分散產生的組態數據以便于集中管理和存儲這些數據。因此當更換一個總線耦合器時，不需要進行新的調整。當上電時控制器自動進行所需配置。
