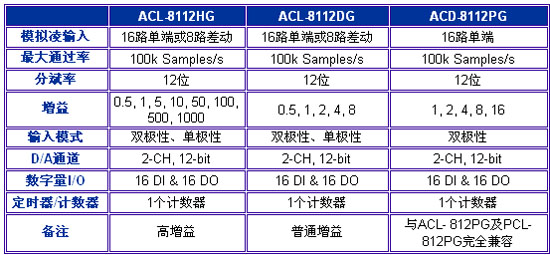

特性 12位模擬量輸入分辨率 最高100k Hz A/D采樣頻率 16路單端或8路差動模擬量輸入（ACL-8112PG為16路單端通道） 雙極性或單極性輸入信號（ACL-8112PG為雙極性輸入） 可編程增益選擇 兩個12位模擬量輸出通道 16個數字量輸入/輸出通道 3個獨立可編程16位計數器 三種A/D觸發模式：軟件觸發、定時器觸發、外部脈沖觸發 內置DC-to-DC轉換器來穩定模擬量電源 DB-37連接器 緊湊的半長卡結構 概述 ACL-8112 HG/DG/PG系列是一族用于PC/AT兼容計算機的高速模擬量及數字量I/O卡。這些板卡是來自于凌華與研華的工業標準ACL-812PG與PCL-812PG的新一代產品。ACL-8112系列由ACL-8112HG、ACL-8112DG與ACL-8112PG三種產品組成。下表列出了這些產品主要數據采集特性。 　 規格 模擬量輸入（A/D） 轉換器：B.B. ADS774或其它等效轉換器 分辨率：12位 轉換器類型：逐次逼近 輸入通道： 16路單端或8路差動（ACL-8112HG/DG） 16路單端（ACL-8112PG） 模擬量輸入范圍：（軟件可編程） ACL-8112DG 雙極性： +10V, +5V, +2.5V, +1.25V, +0.625V 單極性： 0～10V, 0～5V, 0～2.5V, 0～1.25V ACL-8112HG 雙極性： +10V, +5V, +1V, +500mV, +100mV, +50mV, +10mV, +5mV 單極性： 0～10V, 0～1V, 0～0.1V, 0～0.01V ACL-8112PG 雙極性： +10V, +5V, +2.5V, +1.25V, +0.625V, +0.3125V 轉換時間： 8 μ sec 最大輸入過載電壓：+35V 輸入阻抗：10 MΩ 觸發模式：軟件、定時器與外觸發 數據傳輸：程序控制、中斷、DMA 數據通過率：單通道使用DMA數據傳輸時最高100 KHz 模擬量輸出（D/A） 通道數：2個雙緩沖模擬量輸出通道 分辨率：12位 輸出范圍： 內部參考電壓：（單極性）0～5V或0～10V 外部參考電壓：（單極性）0～10V或0～-10V 轉換器：DAC7541或其它等效轉換器 建立時間：30μ sec 線性度：+1/2 LSB 輸出驅動能力：最大+5 mA 數字量I/O（DIO） 通道數：16路TTL兼容輸入與16路TTL兼容輸出 輸入電壓： 低：0V到0.8V 高：最低+2.0V 輸入負載： 低：最大+0.5V@0.2mA 高：最小+2.7V@+20mA 輸出電壓： 低：0V到0.4V 高：最低+2.4V 驅動能力 低：最大+0.5V@8.0mA 高：最小2.7V@ 0.4mA 可編程定時器 器件：8254 A/D觸發定速：帶有2 MHz時間基準的32位定時器 定速輸出：0.00046 Hz ～ 100 MHz 前觸發計數器：記錄A/D觸發脈沖的一個16位計數器 一般特點 I/O基地址：16個連續地址空間 I/O接口：一個DB-37孔式連接器與兩個20-pin扁平電纜連接器 IRQ級別：（9個級別，跳線可選） 3, 5, 6, 7, 9, 10, 11, 12, 15 DMA通道：通道1與通道3（跳線選擇） 操作溫度：0° ～ 55°C 存儲溫度：-20° ～ 80°C 濕度：5～95%，無凝結 電源功耗： ACL-8112DG/HG 典型+5V @430 mA 典型+12V @150 mA ACL-8112PG 典型+5V @450 mA 典型+12V @150 mA 尺寸： ACL-8112DG/HG: 162 mm x 115 mm ACL-8112PG: 163 mm x 123 mm 端子板 ACLD-8125 ACLD-9138 ACLD-9137 DIN-37D ACLD-9182A ACLD-9185 ACLD-9188 ACLD-9178 DIN-20P 定購指南 ACL-8112HG 增強型高增益多功能數據采集卡 ACL-8112DG 增強型普通增益多功能數據采集卡 ACL-8112PG 先進多功能數據采集卡 ACL-8112[HG][DG][PG]/25 ACL-8112[HG][DG][PG] + ACLD-8125 （含1m長的電纜 ACL-10137-1） ACL-8112[HG][DG][PG]/38 ACL-8112[HG][DG][PG] + ACLD-9138 （含1m長的電纜 ACL-10237-1 （ACL-8112DG/PG）
