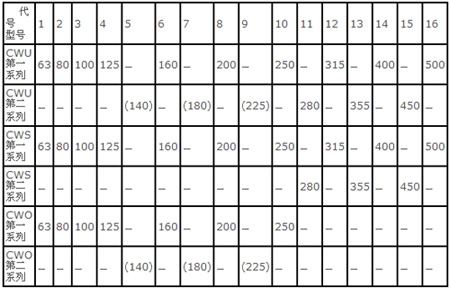

概述 圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合待業推薦性標準JB/T7935-95（原國標GB9147-88），此標準達到國際九十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N·m之間。 圓弧圓柱蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min,工作環境溫度為-40～40℃時，必須采取冷卻措施。 型號、中心矩、傳動比、標記示例、主要尺寸 1、型號、中心矩 本系列減速器包括： CWU——蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器。 CWS——蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器。 CWO——蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器。 三種型號及﹫=63～500mm，16種中心距。 本系列減速器型號和中心距見下表：?jiǎn)挝唬簃m 注：優先選用第一系列，表中第二系列中加括號的中心距僅提出型式尺寸，圖紙根據用戶需要，另行設計。 2、減速器的公稱傳動比i和傳動比代號見下表： 3、減速器標記示例 CWU 200 —— 10 —— ⅡF ↓ ↓ ↓ ↓ ① ② ③ ④ ①:型號（蝸桿在下） ②:中心距﹫=200（用實際數字表示） ③:公稱傳動比i=10（用公稱傳動比表示） ④:第二種裝配形式帶風扇（裝配型式）
