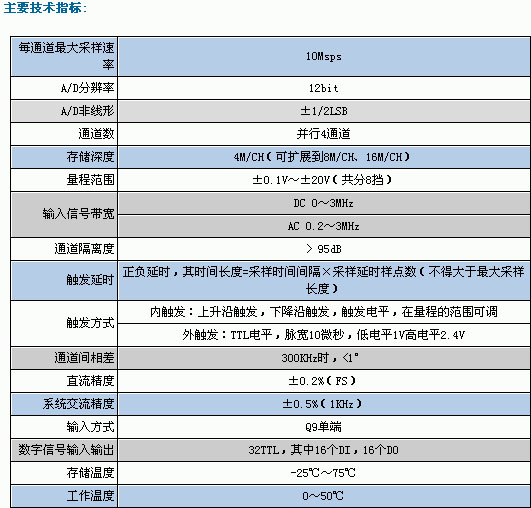

特性 并行設計，4片高速10Msps 12bit A/D轉換器，4個獨立程控增益通道 ±100mV～±20V大動態信號采集 最高采樣率為10Msps 每通道最大采樣深度可達到16M 測量精度高、具有相位一致性 采集系統啟動時動態下載，支持采集卡的遠程動態升級服務 觸發功能有:軟件（手動）、內觸發、外觸發 可級聯使用多張采集卡 板卡概述 　　采用同步并行設計，卡上集成了4片高速10Msps 12-bit A/D轉換器，和4個獨立的高速精密運算放大器和精密衰減濾波網絡組成程控增益通道，實現±100mV到±20V的大動態信號采集；每個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此該產品具有很高的測量精度和相位一致性，板上沒有手工調節的器件，具有較高的工作可靠性和穩定性。 采集卡設計了獨立的時間基準和時鐘控制器，系統內的多個采集卡可以不同的采樣頻率工作。通過軟件設置將系統觸發線和時鐘線級聯起來，采集系統在統一的時鐘和觸發控制下實現全同步采集。A/D轉換的最高采樣頻率為10Msps，按1、2、5分頻實現18檔采樣率設置；四個通道可獨立地用軟件控制增益，從±100mV到±20V按1、2、5分為8檔。每通道最大采樣深度可達到16Msa。通過特殊設計的環形緩沖器實現預觸發存儲功能，特別適合工程上的單次過程信號記錄。預觸發和觸發后的延時可以達到最大采集長度。 PCI2712B具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平外觸發等模式；外觸發信號符合TTL電平標準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。 PCI2712B上設計了32路TTL電平數字IO（16個DI，16個DO），可以用于測量和控制用戶系統內的數字量。 PCI2712B采用大規?，F場可編程陣列電路（FPGA）設計，集成度和可靠性高，采集控制器（DAQ Core）由PCI總線接口在采集系統啟動時動態下載，支持對采集卡的遠程動態升級服務，便于靈活地設計滿足特殊用戶的測試功能與時序要求。 應用 工程、試驗室的單次過程信號記錄 大容量采集，采樣數據分析 多通道并行采集 時間、相位一致性敏感采集
