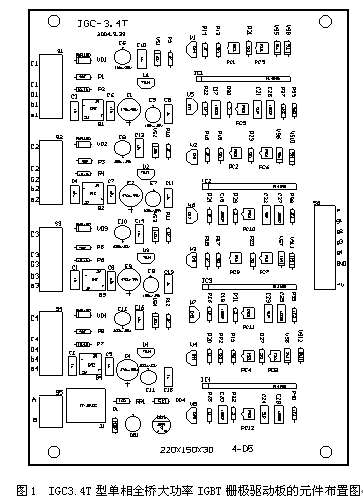

一、概述 　　 IGC3.4T型單相全橋大功率IGBT柵極驅動板是根據廣大用戶對我公司開發的第二代IGBT柵極驅動板——IGC2.4型驅動板的意見而改型設計的第三代IGBT柵極驅動板。它應用了國家“八五”攻關成果，以自保護型IGBT柵極驅動厚膜集成電路HL403B為核心單元，在HL403B脈沖輸出端外加一對由PNP和NPN晶體管構成的推挽電路，以擴大其輸出脈沖電流，使輸出驅動電流峰值可達到±6A，再外配以高性能電子元器件而開發生產的。 其主要設計特點如下： 1．五個獨立電源工作，工作時需提供四個電位彼此獨立的交流20V/0.1A及一個直流15V/0.1A電源，其中四個交流20V分別用于單相全橋系統中四個IGBT柵極的驅動電源，而直流15V電源與用戶系統脈沖形成部分為同一電源。 2．可用于額定容量為600A/1200V以內的兩個雙單元或四個獨立的IGBT模塊的直接柵極驅動。 3．具有降柵壓、軟關斷雙重保護功能，在軟關斷及降柵壓的同時能輸出報警信號，即可用來封鎖用戶脈沖形成部分的輸出，又可給出一觸點信號，使用戶用來分斷自己系統的主電路。 4．降柵壓延遲時間、降柵壓時間及軟關斷斜率均可通過外接電容器進行整定，故可適用于不同飽和壓降的IGBT的驅動和保護。 二、元件布置及使用方法 　　IGC3.4T型單相全橋大功率IGBT柵極驅動板的元件布置如圖1所示，其印制板的外形尺寸為長×寬×高=220mm×150mm×30mm，安裝孔距為長×寬=205mm×125mm，安裝孔為4-Ф5。它與外部的連接共有六個接插件。 各接插件的對外引線功能及用法如下： 1．接插件S1中的a1、b1接電源變壓器二次側的一個20V繞組，亦可直接從該兩端單獨輸入具有懸浮地電位的28V直流電壓，而其G1、C1、E1分別接被驅動四個大功率IGBT中的與輸入脈沖信號g1對應的那個IGBT的柵極、集電極及發射極。 2．接插件S2中的a2、b2接電源變壓器二次側的另一個20V繞組，亦可直接從該兩端單獨輸入具有懸浮地電位的28V直流電壓，而其G2、C2、E2分別接被驅動四個大功率IGBT中的與輸入脈沖信號g2對應的那個IGBT的柵極、集電極及發射極。 3．接插件S3中的a3、b3接電源變壓器二次側的第三路20V繞組，亦可直接從該兩端單獨輸入具有懸浮地電位的28V直流電壓，而其G3、C3、E3分別接被驅動四個大功率IGBT中的與輸入脈沖信號g3對應的那個IGBT的柵極、集電極及發射極。 4．接插件S4中的a4、b4接電源變壓器二次側的第四路20V繞組，亦可直接從該兩端單獨輸入具有懸浮地電位的28V直流電壓，而其G4、C4、E4分別接被驅動四個大功率IGBT中的與輸入脈沖信號g4對應的那個IGBT的柵極、集電極及發射極。 5．接插件S6中的+V、GND、g1、g2、g3、g4分別接用戶系統的工作電源、正電源的參考地及四路驅動脈沖信號，而其F端為保護后提供給用戶系統的封脈沖信號，該信號可直接用來封鎖脈沖形成部分的輸出。 6．接插件S5的兩個A、B引出端點之間為一常閉接點，在被驅動IGBT過流或其他故障情況保護時，該接點用來輸出一分斷用戶系統主電路的信號。 三、參數限制及使用注意事項 1．輸入、輸出負載能力 （1）IGC3.4T型單相全橋IGBT柵極驅動板的每個驅動單元輸出的電流，可直接驅動標稱容量為600A/1200V的IGBT模塊。 （2）IGC3.4T型單相全橋IGBT柵極驅動板中每個驅動回路從電網吸取的電流為100mA，其要求直流+V提供的電流值也不超過100mA。 （3）該控制板提供給用戶的保護用繼電器觸點容量為交流380V/0.5A或220V/1A。 2．應用注意事項 （1） 要防止該驅動板輸出的驅動信號中接IGBT柵極的G1、G2、G3、G4與接發射極的E1、E2、E3、E4彼此短路。 （2） 為避免干擾，建議供電電源到該驅動板插座之間及驅動板輸出與被驅動IGBT之間的引線要盡可能的短，其長度不要超過0.5m，并盡可能使用雙絞線或同軸電纜屏蔽線。 （3） 當該驅動板用于單相全橋逆變系統時，為避免直通，建議在用戶系統的驅動脈沖形成部分增加g1、g3與g2、g4信號之間的互鎖時間間隔，該間隔一般為1～5μS。
