東芝推出采用56nm工藝的16GbNAND閃存
大圖片
  • 1/200701301433044435
  • 1/200701301432374028
  • 1/200701301431361233

東芝推出采用56nm工藝的16GbNAND閃存

產品型號

廠商性質 生產商

公司名稱東芝中國有限公司 工業電氣系統部

地       址上海浦東新區陸家嘴環路1000號匯豐大廈23樓

分享
收藏產品

聯系人:東芝 021-68415666

聯系我時,請說明是在傳動網上看到的,謝謝!

企業信息

普通會員20

公司類型: 生產商

主運營:變頻調速器、電機、可編程序控制器、過程控制系統...

所在地區:上海市

注冊時間:2006-03-21

產品介紹

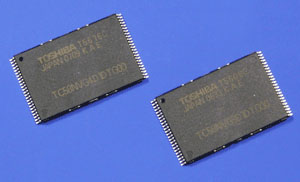

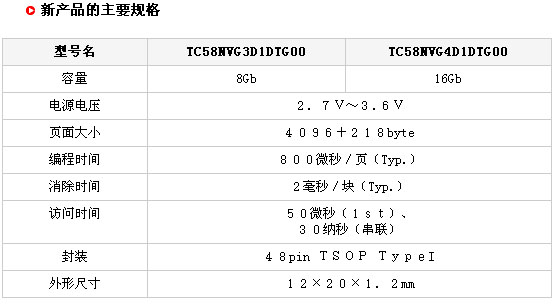

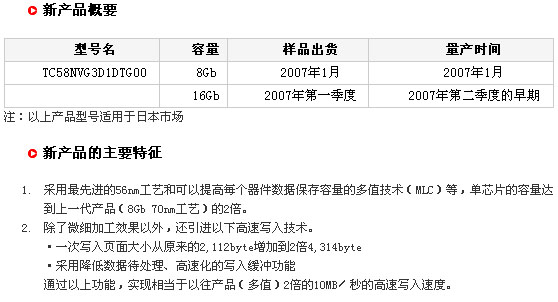

——和SanDisk公司共同開發的業內最大容量芯片 東芝公司近日宣布,即將推出和美國SanDisk公司共同開發的采用最先進56nm*1工藝的16Gb(2gigabyte)、8Gb(1gigabyte)的NAND閃存。16Gb是單芯片的業內最大容量*2。 東芝從本月開始量產目前市場上主流的8GbNAND閃存,同時也計劃從今年第二季度的早期開始量產16GbNAND閃存。繼去年底開始出廠開發樣品后,現已開始將陸續出廠產品樣品。 本次新產品采用多值單元(MLC)技術和改進的編程效率,實現了高容量和高寫入性能。采用56nm工藝,實現了上一代產品(8Gb 70nm工藝)2倍的NAND閃存業內單芯片最大容量*2的16Gb產品。而且一次處理的數據(頁面)達到數倍增長,寫入速度也達到了以往MLC產品2倍*3的10MB/秒,同時實現了大容量化和高速化。 東芝公司今后將繼續微細加工、多值化的新技術開發,同時也將不斷增強設備、改善生產效率,確保滿足NAND閃存市場需求的供應能力和成本競爭力。 *1 nm:納米。10-9m  *2 每一個硅芯片的容量 *3 和采用多值技術的本公司以往產品的最高速度進行比較 [align=center] [/align]

以上信息由企業自行提供,信息內容的真實性、準確性和合法性由相關企業負責,中國傳動網對此不承擔任何保證責任。 溫馨提示:為規避購買風險,建議您在購買產品前務必確認供應商資質及產品質量。
