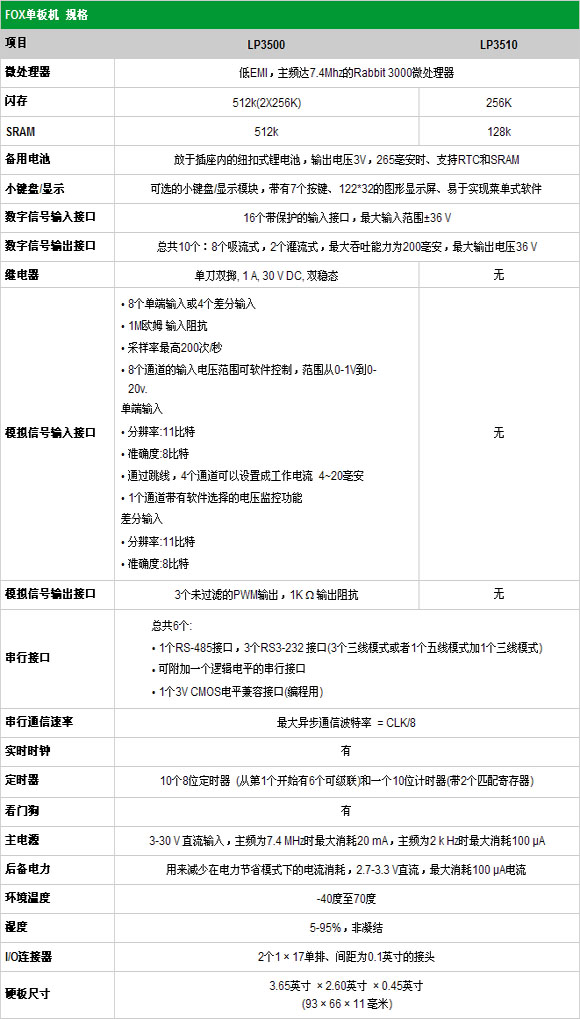

LP3500 FOX系列單板機 型號包括LP3500、LP3510 LP3500 FOX系列單板機具有低功耗的特點，可以在任何部署到的地方可靠地工作，特別是在供電有限的情況下，如便攜式、手提式、電池供電和遙控監測等工作系統。作為一項特色，LP3500不僅帶有數字信號接口，還有模擬信號接口。LP3500在全功能模式下消耗電流小于20毫安，在節電模式下消耗電流小于100微安。 特色 ★ 在節電模式下消耗電流小于100微安。 ★ 在7.4MHz的工作主頻下，消耗電流小于20毫安。 ★ 26個可用于工業場合的輸入輸出引腳， 加1個繼電器。 ★ 8個模數轉換輸入引腳，放大增益可編程控制。 ★ 6個串行通信接口（1個RS-485、3個RS-232、2個TTL電平接口） ★ 提供可選的小鍵盤/顯示器、串行閃存、各種外設 LP3500系列單板機集合了低EMI的Rabbit 3000微處理器、最大擴充到512k的閃存和SRAM、26個可用于工業場合的輸入輸出引腳、接A/D轉換器的模擬信號輸入接口、PWM類型的輸出信號、6個串行通信接口、1個繼電器、2個專用的接口，可以方便地連接串行接口閃存、小鍵盤/顯示器、及其他外設。（LP3510是一種低成本的型號，缺少A/D轉換功能或繼電器功能）。Fox系列單板機最高工作主頻為7.4MHz，在軟件控制下能夠在多級輸入電壓下工作，從而在廣泛的作業條件下工作.。該單板機配有0.1英寸間距的接頭，用戶可以提供自己的電纜，也可以將單板機直接插在母板的插座上。 LP3500單板機可用于遠程遙測（RTUs）、管道監測、GPS/資產跟蹤、無線手持設備、遠程數據采集、電力傳輸線路的監測等應用，及其他需要低功率控制的應用。作為一個可選的功能模塊，一個3.3V的小鍵盤/顯示器可以作方便的用戶操作界面，安裝在平板上的時候可以提供NEMA4級別的防水能力。 放于插座內的紐扣式電池可以驅動SRAM和實時時鐘，使數據能夠長期保持有效。當采用外部電池供電或者直流供電（3-30V）的時候，整個系統可以由內部計時器、或由一個RS-232信號、或通過對外部輸入引腳的輪詢從節電模式中喚醒。LP3500單板機可以在軟件的控制下轉換到節電模式，并從節電模式切換到全功能模式。另外各個電路部分（例如RS-232接口）可通過軟件停止工作，以便在不需要的情況下進一步節省電力。 LP3500單板機可裝配在儀表板或塑料襯底上，這時LP3500單板機通過間距為0.1英寸的傳統接頭連接各種輸入輸出引線；LP3500單板機也可以反向直接安裝在用戶所設計母板的配對接頭上。第一種裝配方式適合于單板機直接控制各種設備和開關的情況，而當單板機需要母板上額外電路的支持時，第二種裝配辦法比較適合。 針對Fox系列單板機的軟件編程 針對LP3500單板機的程序開發工具是Z-World’s推出的Dynamic C軟件開發系統。該軟件開發工具包括豐富的驅動庫函數、示例程序。通過適當?shù)母郊佑布?，LP3500和LP3510型號的單板機都可以通過以太網/互聯網進行程序的燒寫和調試。
