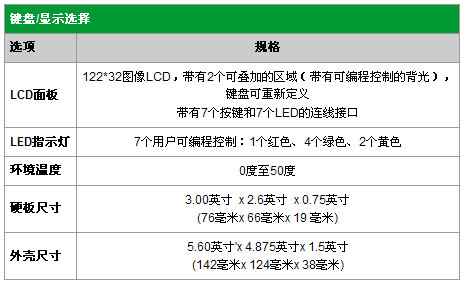

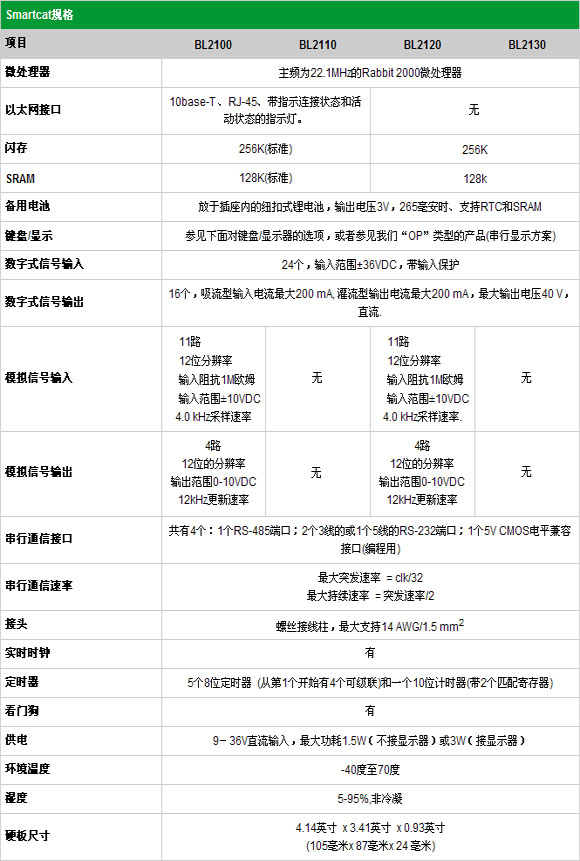

BL2100Smartcat 型號包括BL2100、BL2110、BL2120、BL2130 為中等規模的控制與監測應用而設計的Smartcat是高性能的單板機系列，SmartCat以一個低價的軟/硬件開發包給OEM設計者提供以太網接入功能、小鍵盤/顯示器功能等多種選項。Smartcat單板機提供了大量的數字信號輸入/輸出接口、A/D轉換輸入接口、D/A轉換輸出接口，它在一個非常緊湊的結構（4.14英寸 x 3.41英寸，105毫米 x 87毫米）內提供了豐富的集成控制能力。該系列單板機構造的以太網功能模型非常適合于遠程監測、管理其他可編程系統、為新老產品添加對Web訪問的支持。通過軟件控制，以太網接口可支持本地網絡或互聯網通信。 特點 • 帶背光的122 x 32圖形顯示器（可選），7個可重新定義功能的按鍵和 7個 LED指示燈 • 帶RJ-45口的10Base-T 以太網接口 • 512K 閃存，512K SRAM （可選） • 40個灌流或吸流的數字信號輸入/輸出接口 • 11個A/D轉換輸入接口，4個D/A轉換輸出接口 • 4個串行通信接口 • 軟件提供對網絡連接、電子郵件、網頁服務器的支持 型號為Smartcat的單板機支持4種配置方式：2種配置帶以太網接口功能，2種配置不帶以太網接口功能；該種單板機最多提供40個數字式I/O接口、3個RS-232/485串行通信接口（加上1個可編程端口），運行主頻為22.1MHz的Rabbit 2000微處理器，128KSRAM和256K閃存、7個定時器，及電池供電的實時時鐘。 對于那些精度要求很高的應用，BL2100和BL2120型號的單板機提供了11個A/D轉換通道，每個通道提供12比特的分辨率，4個分辨率為12比特的D/A轉換通道。Smartcat的16個數字推/挽輸出接口允許對每個接口設置成吸流式或者灌流式，可以滿足國內和國際市場的需要。 Smartcat提供一個帶7個按鍵的122 x 32圖形顯示器作為廉價的用戶界面（還有1個可安裝在平板上，有NEMA 4級防水能力的同類產品）。通過調整按鍵上插入式文字提示的內容，用戶可以方便地重新定義各個按鍵的意義，同時用戶也可對LED的連接進行控制，提供快速的狀態反饋。整個控制器、顯示器和鍵盤都安裝在一個集成的塑料外殼中。 Smartcat有多種封裝方式，可作為無外殼的印制電路板裝在塑料底板上；或者連同一個顯示模塊一起裝在一個塑料外殼里；或者通過一個扁平電纜和一個裝在平板上的顯示器連在一起。 針對Smartcat的編程 程序開發和調試使用Z-World公司開發的、經業界使用并認可的Dynamic C®開發系統。該系統在PC上運行，使用串口與編程對象連接。Dynamic C®開發系統提供庫函數和內置的轉換程序支持國際字符、位圖圖像和圖形結構（圓、線和矩形等）的顯示。Dynamic C®開發系統提供大量示例程序和驅動庫函數，包括用于局域網/互聯網通訊的無版稅TCP/IP協議棧，對于大多數庫函數例程都提供源代碼。通過適當?shù)母郊佑布琒martcat型號的單板機都可以通過以太網/互聯網進行程序的燒寫和調試。 需要13V-36V供電電壓
