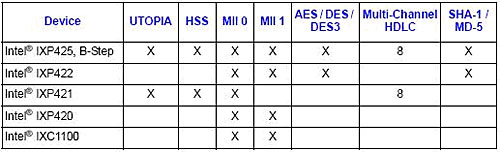

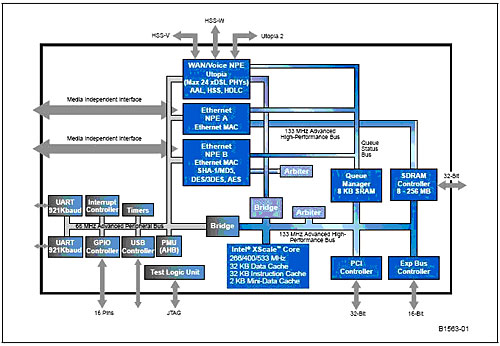

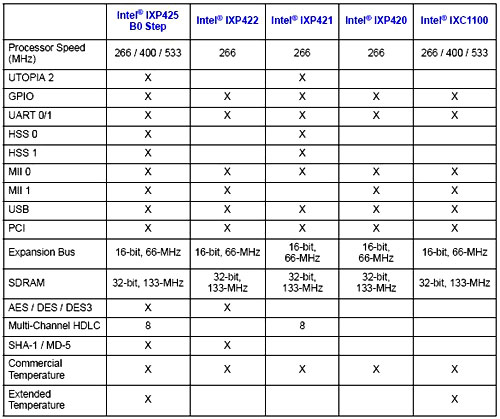

概述 MB42x是三思科技獨立研發的、基于Intel XScale系列網絡處理器的多端口網絡主板，主板上完成了1個串口，3個Ethernet 10/100Base-T網絡接口，1個PCI接口以及實時時鐘、看門狗電路。MB42x系列通訊主板可以選用IXP420、IXP421、IXP422和IXP425作為主處理芯片，最高主頻達533MHz，最大可以擴展到128M字節SDRAM，32M 字節Flash。Intel XScale系列網絡處理器是目前業界公認的最強勁的SME（Small/Medium Enterprise）網絡設備處理芯片之一，MB42x系列網絡通訊主板可以廣泛應用于企業服務器、中小企業互聯網接入路由器等網絡設備中，作為網吧路由器、VPN路由器、高端防火墻、工業控制器的理想硬件平臺。 MB42x性能指標 ●主 CPU ： IXP420/421/422/425 處理器 ●主頻： 266MHz～533MHz ●指令執行速率： 1MIPS/MHz （如 IXP425 為 533MIPS @533MHz ）； ●總線： 32 位 ●網口： 3 個 10/100Base-T 接口， RJ-45 ●串口： 1 個串口， D9-M 。板上還有一個 3 線高速串口。 ●實時時鐘：斷電后時鐘仍然保持運轉； ●看門狗：主 CPU 內置看門狗電路，可以打開和關閉，周期最長可到 32 秒； ●工作溫度： 0℃ ～ 50℃ ●存儲溫度： -10℃～ 60℃ ●濕度： 0～90% ，無凝結 ●電壓輸入： 9～36V DC ●功耗： < 8W ●Bootloader ： Redboot 1.92 ●操作系統： Linux 2.4 Intel IXP42x處理器特征 ●基于 Intel XScale 架構的高性能處理器； ●7 級流水線 RISC 技術； ●Intel StrongArm Version 5TE 兼容； ●Intel 媒體處理技術，乘法加速協處理器； ●3 個網絡處理器（ NPE ）分擔主處理器負擔； ●32 位 PCI 2.2 接口，可選擇時鐘， PCI 總線仲裁， 2 個 DMA 通道，支持 264Mbps 峰值傳送； ●2 個 MII/RMII 接口； ●1 個 8 位 33MHz UTOPIA-2 接口； ●1 個 USB 1.1 Device 控制器； ●2 個高速 6 線高速串口，最高可以支持到 8.192MHz ，可以 E1/T1 幀連接， 8 個 HDLC 通道； ●32 位 SDRAM 控制器， 133M 主頻，支持從 8MB 到 256MB 容量； ●DES 、 DES 3 、 AES 128bit/256bit 加密； ●擴展總線（ Expansion Interface ），支持 Intel/Motorola 處理器； ●HPI 總線，支持 Texas Instrument 處理器； ●高速 UART 串口，支持高達 921kbps ，支持 CTS/RTS MODEM 信號線； ●Console UART 串口； ●16 個 GPIO 接口； ●4 個內部時鐘； ●492pin PBGA 封裝。 MB42x可以定制擴展的接口 ●PCI 接口； ●支持 33M / 66M 總線時鐘。 ●可以通過 PCI 接口外接標準 PCI 卡，也可以通過 PCI 總線連接 IEEE802.11 無線通訊控制芯片，制作無線通訊路由器； ●以太網接口； ●IXP42x CPU 內置 2 個 MII 網絡接口，此外，支持利用 PCI 總線可以再擴展出 4 個具有獨立 MAC 地址的網口。如果需要更多的網口，可以通過交換機芯片繼續擴展； ●T1/E1 接口； ●Expansion Interface 和 HPI 接口，可以外接 DSP 處理器； ●數字輸入 / 輸出接口，報警輸入接口， IO 控制輸出接口； ●USB Device 接口； ●UTOPIA-2 接口，直接掛接 ADSL ； ●RS232/422 串口； ●JTAG 接口； ●SDRAM ，最大可擴展到 256M 字節； ●Flash ，最大可擴展到 16M 字節。 IXP42x芯片差異 IXP42x處理器結構 網絡處理引擎（ NPE ） NPE 是高性能的硬件多流水線處理器，用于分擔主處理器上比較耗時的任務，如 MII ， CRC 校驗和計算， AAL 2 ， DES ， SHA-1 和 MD-5 。所有 NPE 的指令存儲在本地，使用專用的指令和數據總線。 NPE 能夠支持下列附件的處理任務： ●為 ATM （ UTOPIA ） 2 接口準備的通用測試和操作接口； ●兩個高速串行接口（ HSS ）； ●兩個 MII/RMII 接口。 NPE 也與一些協處理器連接，完成對一個處理器來說比較困難的任務，包括： ●CRC 校驗和產生； ●DES/3DES/AES ●SHA-1 ； ●MD5 ； ●HDLC 位填充 / 去填充。 內部總線 IXP42x 內部總線結構允許并行處理。總線被分為三個主要的部分： North AHB （先進的高性能總線， Advanced High-performance Bus ）， South AHB ， APB （先進的附屬總線， Advanced Peripheral Bus ）。 1.North AHB North AHB 是一個能被 WAN/ 語音 NPE 或者兩個以太網 NPE 控制的， 133MHz ， 32 位的總線。 North AHB 的終點可能是 SDRAM ，或者 AHB/AHB 橋，它們?cè)试S NPE 訪問附屬電路和 South AHB 上的目標。 2.South AHB South AHB 是一個能夠被 Intel XScale 核， PCI 控制器，以及 AHB/AHB 橋所控制的 133MHz ， 32 位總線。 South AHB 總線的目標可以是 SDRAM ， PCI 控制器， expansion 總線，或者 APB/AHB 橋。 3.APB 總線 APB 總線是一個只能被 AHB/APB 橋控制的， 66MHz ， 32 位總線。 APB 的目標是： ●高速 UART 接口； ●調試 UART 接口； ●USB v1.1 接口； ●所有的 NPE ； ●內部總線表現監督單元（ IBPMU ）； ●中斷控制器； ●GPIO ； ●時鐘。 MII/RMII 接口 MII 接口被集成 IXP42x 處理器中，具有獨立的媒體訪問控制器（MAC）和網絡處理引擎（NPE）。此外，還有管理數據接口用來管理和 MII/RMII 接口連接的 PHY 芯片。 UTOPIA 2 接口 集成的 UTOPIA-2 接口和 NPE 一起工作。 UTOPIA-2 接口通過分組級的或字節級的握手，支持單一或多個的物理接口配置。 NPE 負責完成 ATM 單元的分割和裝配， CRC 檢驗 / 產生，把數據傳入 / 出內存。它允許對流經 UTOPIA-2 接口上的數據進行并行處理，分擔 Intel XScale 核上的處理任務。 USB v 1.1 接口 USB v 1.1 是一個 USB Device 接口控制器。接口支持全雙工通訊和 16 個節點，包括一個集成的收發器。 PCI 控制器 PCI 控制器是一個符合工業標準的高性能、低延遲系統，可以達到 264Mbps 的傳輸速率。 SDRAM 控制器 內存控制器管理和外部 SDRAM 間的接口。這個接口工作在 133MHz ，同時支持 8 個開發頁面，具有 2 個 Bank ，支持從 8M 到 256M 字節。 擴展總線（ Expansion Bus ） 擴展總線允許到低速設備的簡易接口。它也提供。使用擴展總線的設備如 Flash ， ATM 控制接口，語音應用中的 DSP 。 擴展總線是一個 16 位接口，可以尋址到 512 字節到 16M 字節。使用 24 條地址線，可以尋址到 8 個獨立的芯片。 高速串行接口 高速串行接口是 6 線接口，支持從 512KHz 到 8.192MHz 的傳輸速率。每個接口支持 4 個 T1/E1 幀連接。支持各種幀格式。 高速 UART 高速 UART 是一個 16550 兼容的 UART 接口，支持從 1200 到 921kbps 的速率，緩沖區達到 64 字節（ 16550 為 16 字節）。當設置為硬件流控制時，可以使用 RTS/CTS 信號線。 Console UART 特征和高速 UART 一致，但用于系統調試。 GPIO ●GPIO 0～13 可以設置為輸入 / 輸出線， GPIO 0～12 可設置為中斷線。 ●GPIO 14 可以設置為和 13 一樣，也可以作為最高達 33MHz 的時鐘輸出。當重啟后， GPIO14 為輸入腳。 ●GPIO 15 可以設置為和 13 一樣，也可以作為最高達 33MHz 的時鐘輸出。當重啟后， GPIO15 為輸出腳。 GPIO 可以作為 Expansion Bus 的時鐘使用。 內部總線性能監督單元（ IBPMU ） 由 7 個 27 位計數器構成，可以捕捉 North AHB 、 South AHB 、 SDRAM 控制器的預定義周期、事件，如頁命中 / 失敗等。 中斷控制器 作為對 XScale 核的擴展， CPU 具有 32 個中斷源，這些中斷源來自 GPIO 和內置的其他接口。中斷源可以被設置為 FIQ 、 IRQ 或者禁止。中斷源 0～7 可以設置優先級，其余的中斷源按照排列順序，如中斷 8 比中斷 9 的優先順序高。 時鐘 Intel IXP4XX 有 4 個工作在 66MHz 的時鐘，分別為： ●看門狗時鐘 ●系統時鐘 ●兩個通用時鐘 采用 Sunthink MB42x 處理板的優勢 1.一次開發，多個產品 IXP42x 系列 CPU 包括 IXP420/421/422/423/425 等各種 CPU ，這些 CPU 處理能力和接口配置都不相同的，但所有這些 CPU 采用的硬件封裝、管腳定義都完全相同，軟件結構也相同， CPU 可以相互置換。采用 IXP42x 主板有一個很大優勢就是，開發者設計和測試一次，就可以形成整個系列的產品。通過置換 CPU 和改變貼裝 SDRAM 和 Flash 的容量，可以涵蓋從低端到中高端的各種網絡通訊設備，大大降低產品研發成本。 2.支持硬件加密 IXP42x系列處理器中的 IXP422/425，具有硬件加密引擎，可以支持DES/DES 3/AES 128bit/AES 128bit硬件加密。做 AES 128bit加密時，最高可達47～50Mbps。這一特征非常適合于制作VPN路由器、SSL網關等訪問控制器。 3.技術成熟，性能穩定 MB42x 主板采用 Intel 基于XSCALE 架構的IXP42x （包括 IXP420/421/422/423/425 等） CPU ，采用成熟的0.18um工藝制作，技術成熟，接口豐富，是專門針對中低端網絡通訊市場設計的嵌入式 CPU 。Sunthink MB42x主板經過了常規功能測試、過壓和欠壓測試、網絡路由速率測試、溫度測試、長時間運行測試、網口兼容性測試等各種測試，設計做過多處修正，性能穩定可靠，已經量產。 4.結構緊湊，價格便宜 IXP42x 基于 Intel XScale 架構，具有較高的 MIPS/ 功耗比，芯片發熱量低，整機功耗低，不需加裝風扇，結構緊湊，性能穩定。同時 IXP42x 是嵌入式的通訊專用處理器，內置模塊豐富，主板成本較低，整機價格便宜。 5.產品配套齊全 MB42x 系列主板有專門配套的電源防雷處理板、 LED 燈板、機箱及外部的包裝紙盒、防震珍珠棉，用戶訂購，可以獲得完整的產品配套服務。這樣，用戶的精力可以集中在產品的軟件生產和增殖服務上，而不必在硬件生產上分散精力。 6.接口豐富，便于擴展 IXP42x 系列芯片是基于 Intel XScale 架構的嵌入式通訊專用處理器，內置模塊豐富，具有 USB 、 PCI 、以太網、 HSS 、 UART 、 UTOPIA 、 HPI 等多種接口，集成度高，便于擴展，適合在各種網絡通訊設備中充當主處理器。 MB42x主板應用 ●高性能 DSL MODEM ； ●集成訪問設備（ IAD ， Integrated Access Device ）； ●高性能 Cable MODEM ； ●機頂盒； ●住戶路由器； ●IEEE802.11a/b/g 訪問點； ●中小型企業路由器； ●工業控制器； ●網絡打印機； ●DSLAM ； ●控制板；
