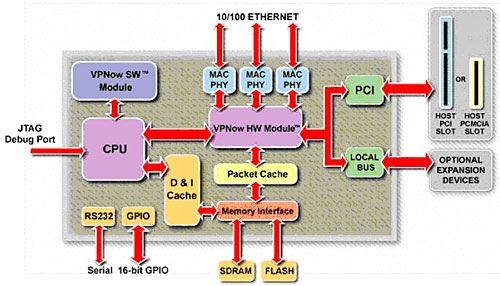

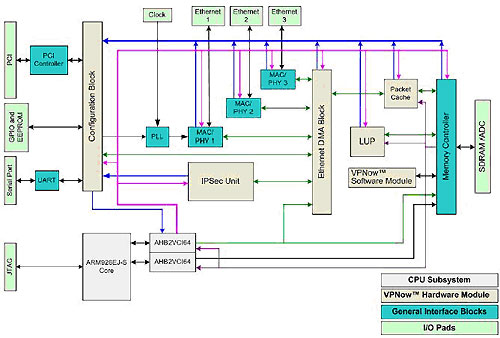

概述 MB1000 是三思科技基于 VPN 專用芯片 MCS1000 獨立開發的嵌入式主板。 MCS1000 內置一個強勁的硬件加解密引擎，其加解密速率為業界最快。 采用 MB1000 的優勢 1.業界最強加密引擎 MB1000 的主處理器為 MCS1000 ，該 CPU 的專利硬件加解密引擎 VPNOW 具有強大的硬件加密、解密能力，支持 SHA-1 、 SHA-256 、 MD5 、 DES 、 3DES 、 AES 等各種加密標準，采用 AES 128 位加密能力達到 140Mbps ，是目前網絡通訊處理器中最強大的加密解密引擎。采用硬件加密和解密，可以從主處理器上剝離負荷最重的任務，提高設備整體的工作能力。 2.專業的通訊設計 MCS1000 芯片內置三網口支持，自帶 PHY 和通訊加密 / 解密引擎，是針對以太網 VPN 路由器 / 防火墻等訪問控制器設計的通訊處理器，專業品質，值得信賴。 3.結構緊湊，價格便宜 MCS1000 內核采用 ARM926TE ，芯片發熱量低，整機功耗低，不需加裝風扇，結構緊湊，性能穩定。主板成本較低，整機價格便宜。 4.技術成熟，性能穩定 MB1000 主板經過了常規功能測試、過壓和欠壓測試、網絡路由速率測試、溫度測試、長時間運行測試、網口兼容性測試等各種測試，性能穩定可靠，已經批量供貨。 5.產品配套齊全 MB1000 系列主板有專門配套的電源防雷處理板、 LED 燈板、機箱及外部的包裝紙盒、防震珍珠棉，用戶可以通過整套訂購獲得完整的產品配套服務。這樣，用戶的精力可以集中在產品的軟件生產和增殖服務上，而不必在硬件生產上分散精力。 MB1000 性能指標 ●主 CPU ： MCS1000 處理器 ●主頻： 200MHz ●總線： 32 位 ●網口： 3 個 10/100Base-T 接口， RJ-45 ●串口： 1 個串口， D9-M ●實時時鐘：斷電后時鐘仍然保持運轉； ●看門狗：主 CPU 內置看門狗電路，可以打開和關閉，周期最長 8 秒； ●工作溫度： 0℃ ～ 50℃ ●存儲溫度： -10℃ ～ 60℃ ●濕度： 0～90% ，無凝結 ●電壓輸入： 9～36V DC ●功耗： < 8W ●Bootloader ： Armboot 2.5 ●操作系統： Linux 2.4 MCS1000 芯片特征 ●ARM926EJ-S 32-bit RISC 核， 200MHz 主頻； ●32KB 指令 Cache ， 32KB 數據 Cache ； ●32KB 內部啟動 ROM ； ●工作在獨立（ Standalone ）模式和附加（ Peripheral ）模式； ●3 個全雙工以太網核，內部交換速率達 400Mbps ； ●32 位 33MHz PCI 總線，支持 PCMCIA ； ●100MHz SDRAM ； ●16 個 GPIO ； ●用于終端調試的串口； ●用于邊緣掃描 /DEBUG 和測試用的 JTAG 接口； ●硬件加密部分支持： ●為搜索加速的查找單元； ●16KB VPNOW 網絡分組 Cache ； ●加密標準 SHA-1 ， SHA-256 ， MD5 ， DES ， 3DES ， AES ； ●實時加密和解密； ●支持 Transport 模式和多通道模式； ●基于物理事件的隨機數產生器。 MCS1000 運行原理 MCS1000 有兩種運行模式：獨立（ Standalone ）模式和附加（ Peripheral ）模式。在 Standalone 模式下 MCS1000 獨立運行，這種方式適合于設計一個便宜的 VPN 路由器 / 防火墻設備。在 Peripheral 模式下 MCS1000 通過 PCI 總線和一個主處理器接口，這種方式適合于設計一塊以太網安全接口卡。 1.上電 MCS1000 將在復位管腳停止活動的瞬間，提取 Bootstrap 管腳上的信號，進行時鐘和其他特性的設定。然后 MCS1000 執行其內部 VPNOW 軟件模塊上代碼，以配置 ARM 內核和 VPNOW 硬件模塊。之后 MCS1000 會嘗試從外部 Flash 上獲取指令，如果獲取失敗，它將進入空閑（ idle ）狀態等待，直到從 PCI 總線上獲得執行指令。 2.獨立模式 在獨立模式下 MCS1000 從外部 Flash 獲取指令并進行執行，不需要外部主處理器監視其運行狀態。這種情況下 PCI 總線是不活動的。 3.附加模式 在附加模式下 MCS1000 是一個 PCI 總線上的設備，執行一個快速以太網安全卡的功能?？刂迫罩敬鎯χ魈幚砥魃希踩呗詳?shù)據庫（ SPD ）和安全關聯數據庫（ SAD ）存儲在本地 RAM 上。控制日志和 Internet 密鑰交換由主處理器執行。 MCS1000 的硬件描述 MCS1000 由 CPU 子系統， VPNow 硬件模塊和通用接口模塊組成。 CPU 子系統由 ARM926EJ-S 核和 2 個 AHB-VCI 橋組成。 MCS1000 包括為加速 IPSec 協議、稱為 VPNow 的硬件模塊。 VPNow 硬件模塊包括一個進行 DES ， 3DES 和 AES 加密模塊和 MD5 ， SHA1 和 SHA256 驗證的 IPSec 單元， 16K 分組緩存，查詢加速器（LUP），隨機數產生器，以太網 DMA 模塊，配置模塊和 VPNow 軟件模塊。還有一個通用接口模塊，由 3 個以太網控制器， PCI 接口，內存控制器（SDRAM，F(xiàn)lash 和本地總線），串口，通用 IO 接口（GPIO），以及鎖相環時鐘電路。
