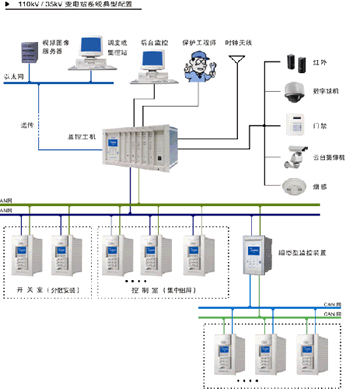

產品簡介 DSA保護監控一體化系統，是南瑞集團的拳頭產品，規模化生產，迄今為止，在全國各地已有二千余座變電站、發電廠的自動化系統選用DSA系列產品，逾三萬套裝置成功投運。廣泛應用于電力系統及石化、煤炭、冶金、造紙、鐵路和水泥等大型工礦企業的變電站和發電廠，并出口泰國、韓國、越南和剛果（金）等國，深受用戶好評。 DSA保護監控一體化系統，不僅具有保護、測量、監視和控制等功能，而且還具有一體化設計的視頻監控功能。該系統在硬件配置、軟件設計、用戶接口、變電站信息共享、通信接口等方面均作了優化處理，實現信息網絡共享。對于規模較大的220kV、110kV變電站，可加強硬件配置，提升系統性能；對于中小型農電變及開關站，可優化配置，提高性能價格比，在技術經濟綜合指標方面具有極強的競爭力。 適用范圍 220kV、110kV、66kV、35kV及以下電壓等級的變電站、電廠的建設與改造 。 榮獲 2001年度江蘇省科技進步二等獎 2001年度南京市科技進步一等獎 2005年度南京市優秀軟件一等獎 性能特點 ·基于網絡的完整解決方案 站控層提供雙以太網方式，可實現雙網自動切換，支持TCP/IP等多種協議，實現主網的靈活分段分層，確保通信的高效可靠 間隔層的保護測控一體化裝置可采用單以太網、雙以太網或雙CAN現場總線的方式，通過網關實現間隔層與變電站層聯系，采用多ID號2.0B協議，確保通信的實時性和可靠性；  無論以太網或現場總線，均可選用光纖、雙絞線等多種介質構成網絡。 ·基于國際標準設計的開放式系統 系統按照通用的國際標準設計，在網絡結構、通信、數據庫和軟件二次開發等方面具有良好的開放性； 通信層使用標準的接口和協議，并支持多種通信規約，便于第三方電氣智能設備的接入。  ·全部信息網絡共享 簡化變電站二次設備及接線，特別是保護、監控之間的接線； 在不增加硬件的基礎上，實現變電站小電流接地選線、變電站復雜邏輯閉鎖、電壓無功控制等功能。  ·面向?qū)ο蟮哪K化設計 將一次設備的饋線、電容器、主變輔助機構、防護設備各設立單獨的保護測控單元，結構清晰，便于安裝維護； 插件模塊化，可實現靈活組態； 強電、弱電分割清楚，抗干擾能力強；  全部芯片采用工業級產品，工作可靠性高。  ·既可集中組屏又可分散安裝  保護測控裝置的機箱單元化、全封閉，單元內各模件為獨立的金屬腔體，抗干擾性能好；保護測控既可合一，也可分開；既可集中組屏安裝，也可分散安裝于開關柜。  ·保護原理先進  變壓器保護采用新的制動特性，以適應大容量變電站應用差動單元構成真正意義上的多重化設計；  后備保護復合電壓信息多重化；  低壓母線保護一體化；  利用網絡實現自動接地探索及跳閘功能。  ·精度高獨立性好  14-16位AD寬幅模數轉換，24-256點/周波采樣；  測量精度系數單獨存放在交流采樣模件帶SPI接口的獨立E2PROM中，獨立性好；  保護定值存放在多區域相對獨立的E2PROM/DSRAM中，自動互校驗，自行修復，完全避免運行中定值缺損或丟失。  ·具有保護黑匣子功能，利于事故分析  ·滿足配電網自動化要求  增加配電網所需要的功能，如：一次設備壽命的管理，故障隔離時故障信息的給出，故障信息的多向轉發等。  ·支持GPS多種對時模式（串口、秒脈沖、獨立對時網等），對時精度高  ·具有大屏幕全漢化液晶顯示，調試、顯示方便  ·自檢及操作信息完善并隨時保存，可保存10年以上  ·方便實用功能強大的監控系統 可根據需要配置當?shù)乇O(jiān)控系統或集中控制系統； 采用Windows 98/ME/2000/2003/XP操作系統；具有強大的數據處理能力和監控功能，實時性強，人機界面友好。  ·一體化的視頻監控 與變電站保護監控一體化系統無縫鏈接，成為一體化系統  報警聯動——  瞬間捕捉事故及現場異常事件，自動推出相應畫面  遙控操作執行后、有人進入變電站、煙霧報警、有人到現場操作，自動推出相應畫面  采用紅外遙感技術，及時發現電氣連接處嚴重過熱  可方便地檢索、回放視頻錄像  報警信號自動轉負責人手機短消息  MPEG2/MPEG4視頻壓縮，DVD的畫面質量 典型應用
