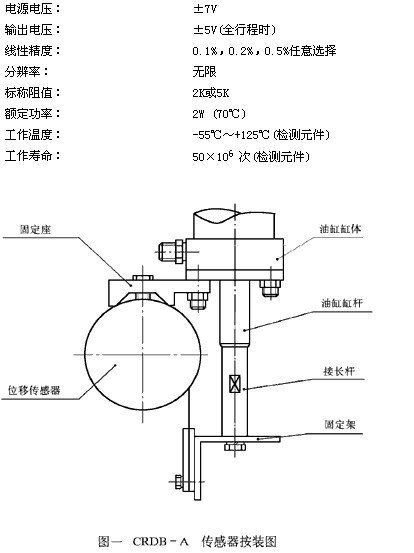

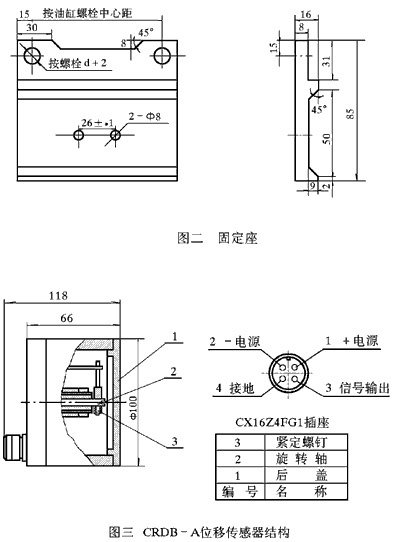

CRDB-A是一種以導電塑料電位器作檢測元件的位移傳感器，用于自動控制系統中作位移檢測和閉環位置反饋。注意：傳感器必須經調試方能在系統中使用! 一、有效檢測行程和線性精度： CRDB-A-100-05 有效檢測行程±100mm，線性精度0.5% CRDB-A-100-02 有效檢測行程±100mm，線性精度0.2% CRDB-A-100-01 有效檢測行程±100mm，線性精度0.1% 二、傳感器固定和連接方法： 如圖一所示（作執行油缸的位移檢測時），拉尺必須和油缸桿平行；當缸桿伸出最短時，必須保證拉尺伸出80～100mm（從拉尺壓板頭算起），即要有一定的預緊力，必要時請安裝防護罩。 三、調試（見圖一CRDB傳感器安裝圖） 1.首先使油缸處于機械中位（即保證機組機械執行機構處于設定零位）。 2.按圖三（CRDB-A位移傳感器結構）。 a.打開后蓋1。 b.旋松緊定螺釘3。 c.用螺絲刀調節旋轉軸2，使傳感器的輸出為零 （即放大器電流表的指示為零） d.旋緊緊定螺釘。 此時CRDB-A傳感器調零完畢，按裝好后蓋，系統即可投入運行。 四、主要技術性能：
