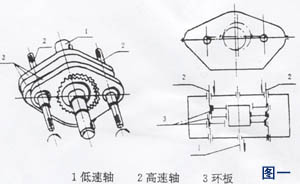

三環減速機原理 其基本型主要由一根低速軸，二根高速軸，和三傳動環板構成（見圖一）。各軸均平行配置。相同的兩根高速軸帶動三傳動環板呈120度相位作平面運動。傳動環板內圓與低速軸的外圓內接，通過齒與齒或針銷與齒相嚙合，形成大傳動比。各軸的軸端可以單獨或同時傳輸動力。 三環式傳動機構自成體系?；拘偷膯渭墏鲃?。增加高速與低速軸的數量或變更其相互位置，構成若干派生型。單級傳動還可以串聯成多級傳動。 該傳動裝置因采取簡巧獨特的“平行軸—動軸”三環式傳動原理，基本構件的運動和受力均衡，又充分地運用了功率分流和多齒內嚙合，故具有外形小，傳動比大，承載能力強，過載性能好，效率高，運轉平穩及多軸端傳輸動力等優點。制造與維修簡便。 三環減速機特點 1、承載能力強，使用壽命長。9～18對齒同時進入嚙合區。可承受過載2.7倍。輸出轉矩高達469KN.m。 2、傳動比大。分級密集。單級11-99，雙級達9801，級差約1.1倍。 3、運轉平穩。噪聲小于78dB，振動幅值小于0.025mm。 4、效率高。單級為92～96％。 5、結構緊湊，體積小，重量輕。比普通圓柱齒輪減速器小2/3。 6、裝拆與維修方便。平行軸;易損件少，易更換;無需特殊材料及熱處理。 7、適用性寬廣?？芍瞥膳P式、立式、法蘭聯結及組合傳動等結構，亦可為專用設備配置非標傳動。具有多軸端，可供多電機同步傳動或帶動控制器件。裝配形式及派生系列繁多。
