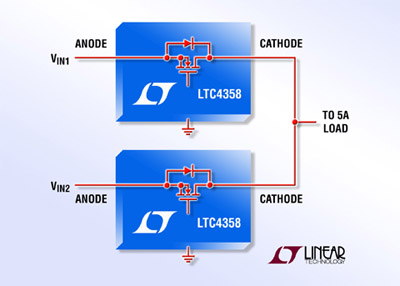

編者按：凌力爾特公司推出單個高壓理想二極管控制器LTC4358，該器件采用一個內部 5A MOSFET，以在大電流應用中為肖特基二極管提供一個簡單、低損耗的替代品。 2008 年7月30 日，凌力爾特公司 （Linear Technology Corporation） 推出單個高壓理想二極管控制器 LTC4358，該器件采用一個內部 5A MOSFET，以在大電流應用中為肖特基二極管提供一個簡單、低損耗的替代品。 該控制器和 20mΩ 內部 N 溝道 MOSFET 一起執行一個低正向電壓二極管的功能。與肖特基二極管相比，這提供了一個更低損耗的通路，結果在大電流應用中，通過消除對散熱系統的需要，提供了更高效率并節省寶貴的電路板面積。LTC4358 調節內部 MOSFET 上的正向壓降，以確保從一條通路向另一條通路平滑切換而沒有振蕩。倘若電源發生故障或短路，那么快速下拉電路最大限度地減小反向電流瞬態。LTC4358 可以看作是一個 3 端二極管，適用于通用應用，諸如汽車應用中的電池反向保護，或在需要系統高可靠性的應用中將電源“或”連到一起。 LTC4358 單個理想二極管控制器在多個冗余電源并聯以提供負載共享的應用中是很有用。在 N+1 冗余系統中，LTC4358 提供一種將一個附加電源“或”連起來的方便方法，以在 N 個電源之一發生故障時保護系統安全。這種“或”連方法為在電源總線上轉換器的帶電插拔提供了必須的隔離，而且在硬件短路時提供與總線的隔離。如果電源發生故障或短路，LTC4358 確保 500ns 快速斷開時間，以最大限度減小反向電流瞬態。 LTC4358 加入了一個不斷增長的理想二極管“或”控制器系列，該系列包括 LTC4355 正壓理想二極管“或”控制器、LTC4354 負壓理想二極管“或”控制器、以及 LTC4357 和 LT4352 單個理想二極管控制器。參見下表以獲得更詳細的信息。 LTC4358 規定在商業和工業溫度范圍內工作，采用 4mm x 3mm 14 引腳 DFN 和 16 引線 TSSOP 封裝。該器件現已開始供貨，以 1,000 片為單位批量購買，每片價格為 2.10 美元。 性能概要：LTC4358 替代電源肖特基二極管 內部 20mΩ N 溝道 MOSFET 0.5us 斷開時間限制峰值故障電流 工作電壓范圍：9V 至 26.5V 無振蕩的平滑切換 無反向 DC 電流 16 引線 TSSOP & 4mm x 3mm 14 引腳 DFN 封裝
