產品特點：


單管大功率IGBT模塊驅動器。
三段式完善的過電流保護功能，先降柵壓，再延遲判斷，確實短路時實行軟關斷，并封鎖短路信號以執行一個完整的保護過程。
可按默認值直接使用，也可根據需要調節盲區時間、降柵壓斜率、延遲判斷時間、軟關斷的速度、故障后再次啟動的時間。
IGBT短路時的集射極電壓閾值的設定可用電阻精細調節，也可使用傳統的穩壓管調節。
使用單一電源，驅動器內部設有負壓分配器，減少了外部元器件。
IGBT的柵極充電和放電速度可分別調節。
應用
可驅動IGBT (300A/1200V或600A/600V) 一只

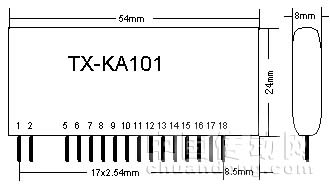

外形尺寸

管腳說明：

1、2：信號輸入端，1端接正，2端接負。
3、4：空腳。
5：盲區時間設定端。
6：過流時的集電極發射極電壓設置端。
7：IGBT電流檢測端，接IGBT的集電極。
8：延遲判斷時間設定端。
9：保留端。
10：保留端。
11：軟關斷時間設定端。
12：故障信號輸出端。
13：短路保護后再次啟動時間設定端。
14：驅動器的輔助電源Vp的正輸入端，也是驅動器內部正電源的Vcc端。
15：驅動器的輔助電源Vp的負輸入端，也是驅動器內部負電源的Vee端。
16：驅動器內部的參考點COM，接IGBT的發射極。
17、18：驅動器輸出端，其中17端輸出正信號，18端輸出負信號，接IGBT的柵極。

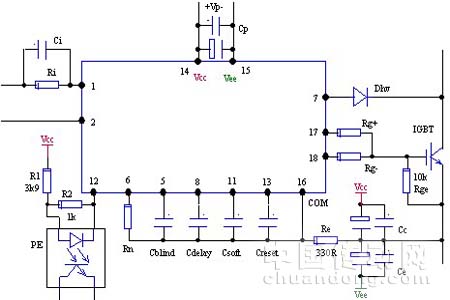

應用連接圖
