產品描述

      PRG-1200是一款4-20mA輸出操作端隔離安全柵，把安全區的4-20mA信號隔離傳送到危險側，驅動現場的執行機構、閥門等設備。該產品需要獨立供電，電源、輸入和輸出三隔離。

主要技術規格

●工作電源：20-35VDC

消耗電流（24V供電，20mA輸出時）≤50mA

●輸入回路（安全側）

  電流輸入：4-20mA（或0-20mA）

  輸入阻抗：50Ω

  電壓輸入：1-5V,0-5V,0-10V等

  輸入阻抗：≥100KΩ

●輸出回路（危險側）

  電流輸出：4-20mA（或0-20mA）

  負載電阻：0-750Ω

●性能指標

  傳輸精度：（25℃時0.1% F.S）

  溫度漂移：（±0.01%/℃）

  絕緣強度：本安端/非本安端間2500VAC/1分鐘

非本安端間1000VAC/1分鐘

  工作溫度：-20～+60℃

●結構及外形尺寸

  產品結構：35mm導軌卡裝式，ABS外殼材料

插拔式端子

  外形尺寸：22.5×114.5×99（mm）

  整機重量：150g

安全防爆認證參數

●  國家防爆電氣產品質量監督檢驗中心(CQST)

防爆標志：[EXia]（ⅡC）

認證參數：端子（9.10間）

 Um = 250V     Uo = 28V        Io = 93mA
            Po = 0.65W     Lo = 2.4 mH    Co = 0.03μF

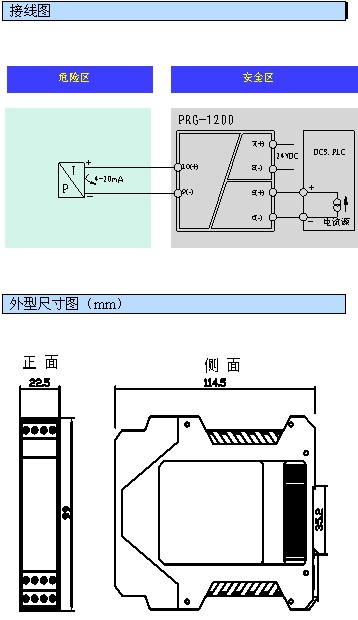

 PRG-1200外形尺寸圖
