產品描述

      PRG-1101是一款二線制，三線制變送器，電流源輸入檢測端隔離式安全柵，給危險區的變送器提供隔離電源，變送器產生的4-20mA信號（或電流源信號）從危險側隔離傳送到安全側，同時分成兩路相互隔離1：1信號。電源、輸入、輸出1和輸出2全隔離。

主要技術規格

●工作電源：20-35VDC
    消耗電流（24V供電，20mA輸出時）≤50mA

●輸入回路（危險側）
    輸入信號：4-20mA（或0-20mA）
    變送器配電電壓：18V-25V
    輸入阻抗：50Ω

●輸出回路（安全側）
    電流輸出：4-20mA（或0-20mA）
    負載電阻：0-750Ω
    電壓輸出：1-5V，0-5V,0-10V等
    負載電阻：內置250Ω

●性能指標
    傳輸精度：（25℃時0.1% F.S）
    溫度漂移：（±0.01%/℃）
    絕緣強度：本安端/非本安端間2500VAC/1分鐘
                        非本安端間1000VAC/1分鐘
    工作溫度：-20～+60℃

●結構及外形尺寸
    產品結構：35mm導軌卡裝式，ABS外殼材料 插拔式端子
    外形尺寸：22.5×114.5×99（mm）
    整機重量：150g

安全防爆認證參數

●國家防爆電氣產品質量監督檢驗中心(CQST)

     防爆標志：[EXia]（ⅡC）

     認證參數：端子（9.10.11間）

     Um = 250V Uo = 28V Io = 93mA
     Po = 0.65W Lo = 2.4 mH Co = 0.03μF

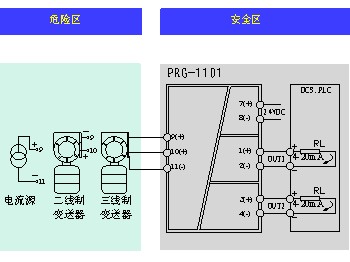

 PRG-1101接線圖

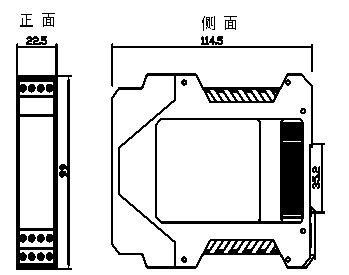

PRG-1101外形尺寸
