清大曙光 X（B）LD擺線減速機

產品型號

廠商性質 生產商

公司名稱吳橋清大曙光傳動設備有限公司

地址河北省吳橋縣昆侖道99號

收藏產品

聯系人：李寧 0317-5278000

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

吳橋清大曙光傳動設備有限公司

普通會員第14年

公司類型：生產商

主運營：RV系列鋁合金微型減速機、SWL系列JWM系列SJ系列SL...

所在地區：滄州市

注冊時間：2012-02-28

產品分類

產品新聞

技術文章

產品介紹

　　XLD行星擺線針輪減速機是一種采用擺線針齒嚙合，行星傳動原理設計的新型減速機，具有設計先進,結構新穎等特點。它廣泛用于石油化工、輕工食品、紡織印染、制藥冶金、礦山、污水處理及工程機械等各種傳動機械的減速機裝置。其工作環境在－25℃—40℃；油池溫升不超過45℃，最高油溫不超過80℃，允許正、反向運轉。3、傳動特點:ａ．減速比大：一級減速比i可由1/9～1/87，兩級減速比i范圍在1/121～1/5133；三級減速比i范圍為1/2057～1/446571:b.效率高:由于針齒嚙合傳動零件為滾動摩擦,故機械效率可達90%以上:c．結構緊湊：高速軸和低速軸在同一中心線，故結構緊湊裝拆方便:d．體積小重量輕：由于采用了行星擺線輪傳動結構，使其機型獲得了較小的尺寸，與同等功率和其它類型減速機比較，其體積和重量均下降1/3以上

　　擺線減速機技術規格

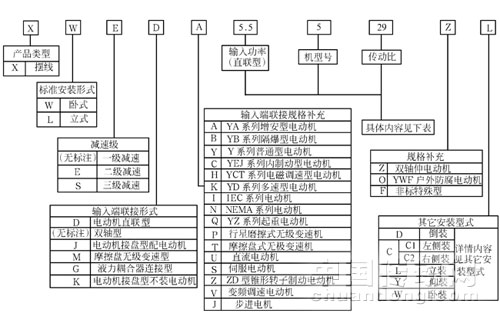

　　1機型號:

　　按傳動比分為:一級、二級、三級。

　　一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。

　　兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

　　三級有8種機型：420，742，842，853，953，1063，1174，1285。

　　按結構型式分為：臥式、立式、雙軸型、直聯型四種。

　　2、傳動比：

　　一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。

　　兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。

　　三級減速的傳動比有：5841-658530

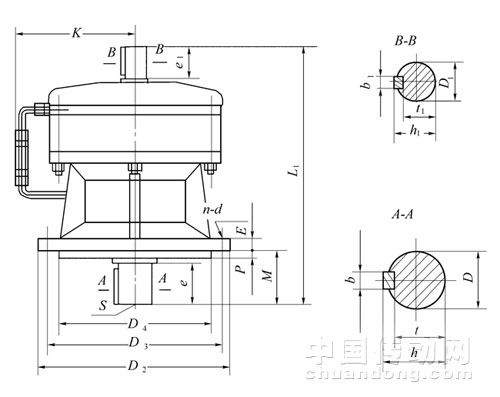

X(B)LD擺線減速機

系列	機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
系列	機座號	D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
X天減	0	120	125	57	102	80	3	8	27	6-10	14	20	5	16	-	11	10	15	4	11.5	7.5
	1	160	203	93	134	110	3	9	50	4-12	28	35	8	31	M8	24	15	25	5	17	12
	2	180	210	115	160	130	3	12	42	6-12	25	35	8	28	M8	21	15	25	5	17	12
	3	230	263	143	200	170	4	15	50	6-12	35	45	10	38	M8	30	18	35	6	20.5	14.5
	4	260	324	161	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	22	40	6	24.5	18.5
	5	340	416	219	310	270	4	20	92	6-12	55	79	16	59	M10	49	30	45	8	33	26
	6	400	476	262	360	316	5	22	92	8-16	65	80	18	69	M12	58	35	54	10	38	30
	7	430	532	279	390	345	5	22	114	8-18	80	98	22	85	M12	71	40	65	12	43	35
	8	490	602	335	450	400	6	30	112	12-18	90	110	25	95	M16	81	45	70	14	48.5	39.5
	9	580	724	382	520	455	8	35	170	12-22	100	129	28	106	M20	90	50	80	14	53.5	44.5
	10	650	814	438	590	520	10	40	174	12-22	110	140	28	116	M24	100	55	100	16	59	49
	11	880	1065	598	800	680	10	45	210	12-38	130	184	32	137	M30	119	70	120	20	74.5	62.5
	12	1160	1474	796	1020	900	10	60	356	8-39	180	320	45	190	M42	165	90	150	25	95	81

系列	機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
系列	機座號	D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
X天減	0	120	125	57	102	80	3	8	27	6-10	14	20	5	16	-	11	10	15	4	11.5	7.5
	1	160	203	93	134	110	3	9	50	4-12	28	35	8	31	M8	24	15	25	5	17	12
	2	180	210	115	160	130	3	12	42	6-12	25	35	8	28	M8	21	15	25	5	17	12
	3	230	263	143	200	170	4	15	50	6-12	35	45	10	38	M8	30	18	35	6	20.5	14.5
	4	260	324	161	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	22	40	6	24.5	18.5
	5	340	416	219	310	270	4	20	92	6-12	55	79	16	59	M10	49	30	45	8	33	26
	6	400	476	262	360	316	5	22	92	8-16	65	80	18	69	M12	58	35	54	10	38	30
	7	430	532	279	390	345	5	22	114	8-18	80	98	22	85	M12	71	40	65	12	43	35
	8	490	602	335	450	400	6	30	112	12-18	90	110	25	95	M16	81	45	70	14	48.5	39.5
	9	580	724	382	520	455	8	35	170	12-22	100	129	28	106	M20	90	50	80	14	53.5	44.5
	10	650	814	438	590	520	10	40	174	12-22	110	140	28	116	M24	100	55	100	16	59	49
	11	880	1065	598	800	680	10	45	210	12-38	130	184	32	137	M30	119	70	120	20	74.5	62.5
	12	1160	1474	796	1020	900	10	60	356	8-39	180	320	45	190	M42	165	90	150	25	95	81
