音叉式物位開關工作原理：
　　音叉式物位開關是一種新型的物位開關。它是利用音叉振動的原理設計制作的。它是在音叉料位開關的感應棒底座，透過壓電晶片驅動音叉棒，并且由另外一壓電晶片接受振動訊號，使振動訊號得以循環，并且使感應棒產生共振。當物料與感應棒接觸時，振動訊號逐漸變小，直到停止共振時，控制電路會輸出電氣接點信號。由于感應棒感度由前端向后座依次減弱的自然原理，所以當桶槽內物料與桶周?chē)蛏隙逊e，觸及感應棒底座〈后部〉或排料時，均不會產生錯誤訊號。簡單的說，音叉在壓電晶體激勵下產生機械振動，這種振動具有一定的頻率和振幅。當音叉被液體或固體浸沒時，音叉的振動頻率和振幅將發生變化。這個頻率變化由電子線路檢測出來并輸出一個開關量。

音叉式物位開關適用范圍及特點：
      音叉物位開關是一種新型的物位開關。幾乎適用于所有液體介質，同時也適用于測量能自由流動的中等密度的固體粉末或顆粒。由于音叉物位開關基本沒有活動部件，機械磨損比較下，因此無需維護和調整，使用簡單方便。
另外，該物位開關采用國外的新技術和原裝進口芯片，具有使用壽命長、性能穩定、安全可靠等優點，以及適應性強（被測介質不同的電參數、密度對測量均不產生影響）、不需調校（無論測量何種介質都不需要現場調校）和免于維護等特點，廣泛應用于冶金、建材、化工、輕工、糧食等行業中物位的過程控制。

音叉式物位開關主要技術參數：
叉體長度：128mm～200mm（必要時可做延長）；
供電電壓：DC24V 或 AC220V50/60Hz；
工作溫度：-40～80℃（標準型）、-40～130℃（中溫型）；
環境溫度：-20～70℃；
工作壓力：≤2.5MPa；
介質密度：≥ 0.7g/cm3（液體）、>0.1g/ cm3（固體）；
輸出方式：AC220V/20mA，DC24V/0.5A；
功率消耗：1.5W（AC220V供電）、0.25W（DC24V供電）；
過程連接：螺紋連接、法蘭連接（可以根據客戶要求選擇過程連接方式）；
電氣接口：M20×1.5；
外殼防護：IP65；
防爆標志：Ex dⅡCT4。

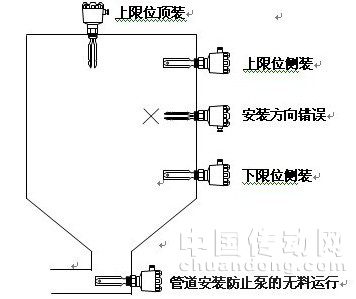

音叉式物位開關安裝示意圖：
