智能型雷達料位計NYRD801測量原理

      發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
      即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

智能型雷達料位計NYRD801輸入

      天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：

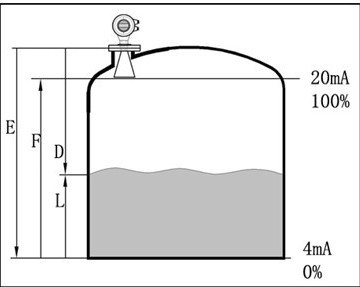

D=C×T/2  其中C為光速  因空罐的距離E已知，則物位L為：L=E-D

智能型雷達料位計NYRD801輸出

      通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

智能型雷達料位計NYRD801參數應用：

特別是腐蝕性液體，簡單過程條件。
　 最大量程：　　20m
　 測量精度：　　±10mm
　 過程連接：　　G1A
　 天線材料：　　PP/PTFE
　 過程溫度：　　-40--120 °C
　 過程壓力：　　-1.0--3bar
　 頻率范圍：　　6.8GHz
　 信號輸出：兩線制4-20mA/HART


智能型雷達料位計NYRD801典型應用：

電  廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰?guī)?、油箱等?br />油  田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等；
化  工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等；
冶  金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等；
水  泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等；
水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；
造  紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等；
其  他：采石場、食品、制藥、環保、造船等行業等；
