      G-1131通用型信號隔離分配器、配電器完全可以代替PR-112和PR-312，頂端的撥件開關方便您在兩線制和四線制之間互換，方便現場使用。24Vdc供電，輸入、輸出、電源、通道間全隔離，一入兩出，超薄外殼（12.5mm）寬溫度范圍使用（-20-85℃）。

ISOTRANS—G-1131
隔離/分配4—20mA標準信號

產品介紹：

      G-1131通用型隔離分配﹑配電分配器是PARAGON（帕羅肯公司）提供的一款高功能﹑高可靠性接口技術產品。

      G-1131隔離分配器用于4-20mA標準信號的隔離﹑轉換和分配。輸入和兩路輸出中每一個都可以單獨配置。通過訂貨號選擇信號組合。其高可靠性以及成本最佳化設計使得G-1131成為此類產品的首選。

      厚度僅為12.5mm的小巧外殼節省開關柜空間。此外，實用的插入式接線端子使得裝配更容易。該產品頂面配備一個撥鍵開關，用于選擇輸入設備2線和4線，從而確定開關位置。

      高度絕緣的保護性隔離可以保護維修人員和下游設備安全，防止不可接觸的高電壓造成損壞，并且G-1131普遍的適用于各種測量和工業應用。

      3年質保期：

      自交貨之日起三年內，如果發現任何缺陷，將在我們的工廠得到免費維修（運費由用戶承擔）

      產品優勢：

● 范圍固定/２線４線儀表信號可選

現成可用，不需要進行任何調節和設置．產品頂面帶設置撥鍵，可據儀表制式選擇．

● 4端口隔離

防止由于寄生電壓或接地回路而引起的錯誤測量

● 超小尺寸外殼

厚度為12.5mm外殼，帶有插入式螺旋接線端子，方便安裝使用

● 保護性隔離

3000V隔離電壓，有效保護維修人員和下游設備安全，防止不可接觸的高電壓造成損害。

● 最大可靠性/低功耗技術

無需維護成本。功率損耗很低，這是避免自然生熱和組件老化﹑獲取高精度可靠性和長期穩定性的重要因素。

      技術規格：

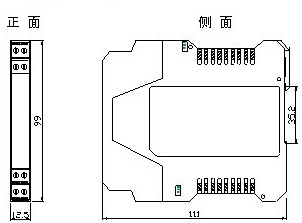

 G-1131外形接線圖圖

原理圖及接線圖：

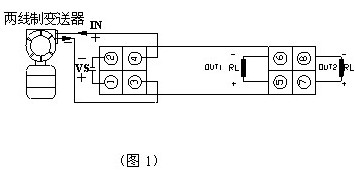

＊提示1 ：前端為2線制儀表時，將產品頂面開關拔至2wire端，如（圖1）
