      有功功率/無功功率組合變送器具有與000000一樣的優異性能，只需一組信號，便可同時測量線路的有功和無功功率，其輸出方式均為共地式輸出，可長期連續運行，是實現系統有功、無功功率測量最經濟的產品。有功功率可精確測量平衡和不平衡系統。無功功率采用跨相法測量：適用于頻率為50Hz或60Hz三相三線對稱平衡系統的測量：無功功率采用移相法測量：適用于頻率為50Hz或60Hz單相、三相三線平衡或不平衡系統、以及三相四線系統的測量，它獨特的移相電路可保證輸入信號在40Hz—600Hz范圍內，不因信號頻率變化而產生附加誤差。

      特點

●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高

      技術指導

●輸入負載：電壓互感器PT：≤0.1VA
                 電流互感器CT：≤0.2VA
●超負荷能力：電壓：2倍額定輸入（連續）訊號
                    電流：10倍額定輸入（連續）訊號10s
●精度：±0.2%RO
●響應時間：＜400ms
●輸出電壓：0~10Vdc, 0~5Vdc
                (負載電阻＝輸入電壓／10mAdc)
●輸出電流：0~20mAdc ,4~20mAdc
                （負載電阻＝10Vdc／輸出電流）
●輸出波紋：≤0.5% R0
●工作環境溫度：0~50℃／小于95%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB／T18268工業設備應用要求
                  （等同IEC61326-1）
●電源消耗：約4VA

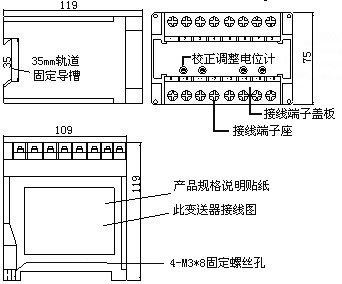

PA-28安裝尺寸

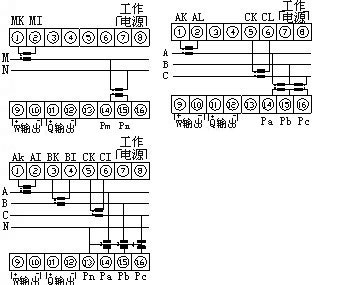

PA-28接線圖

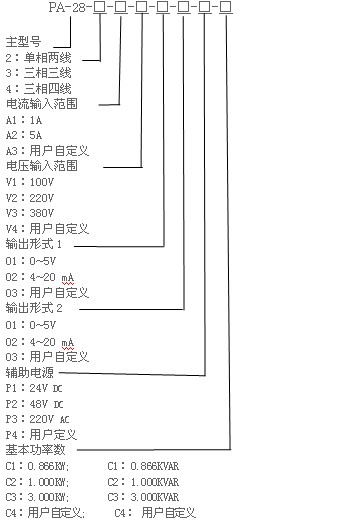

PA-28選型代碼
