      PA-22頻率變送器將頻率信號轉換成成比例的直流信號，輸入、輸出、電源三端口隔離，用于工廠、樓宇電力管理系統的中央監控，測量UPS的頻率

      特點

●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／ 外殼隔離，抗干擾能力強，可靠性高

      技術指導

●輸入負載：≤0.1VA
●最大負荷輸入能力：電壓：2倍額定輸入（連續）訊號10s
●精度：±0.1%R.O.
●響應時間：＜400ms
●輸出電壓：0~10Vdc(負載電阻＝輸入電壓／10mA)
●輸出電流：0~20mAdc ,4~20mAdc
                （負載電阻＝10Vdc／輸出電流）
●輸出波紋：≤0.5% RO
●工作環境溫度：0~50℃／小于80%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB／T18268工業設備應用要求
                （等同IEC61326-1）
●電源消耗：約2.5VA

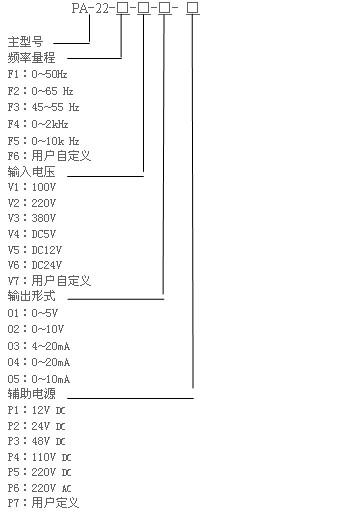

PA-22選型代碼

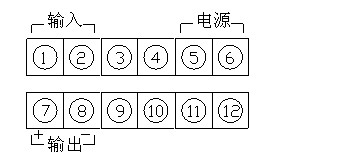

PA-22接線圖

PA-22安裝尺寸
