清大曙光 PWU包絡減速機

產品型號

廠商性質 生產商

公司名稱吳橋清大曙光傳動設備有限公司

地址河北省吳橋縣昆侖道99號

收藏產品

聯系人：李寧 0317-5278000

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

吳橋清大曙光傳動設備有限公司

普通會員第14年

公司類型：生產商

主運營：RV系列鋁合金微型減速機、SWL系列JWM系列SJ系列SL...

所在地區：滄州市

注冊時間：2012-02-28

產品分類

產品新聞

技術文章

產品介紹

　　PWU平面包絡蝸桿減速機是以一個平面為母面，通過相圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面。平面二次包絡環面蝸桿與普通圓柱蝸桿及直廓環面蝸桿相比較，具有以下特點：

　　（a）蝸桿為環面蝸桿，與蝸輪同時嚙合的齒數增多；

　　（b）蝸桿的齒面的經過硬化處理后精確磨削而成，齒面硬度，表面表糙度等級提高，可以達到很高的齒型精度。

　　（c）齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度加長。

　?。╠）齒面潤滑角大，嚙合中容易形成動壓油。

　　PWU80、PWU100、PWU125、PWU140、PWU160、PWU180、PWU200、PWU225、PWU250、PWU280、PWU315、PWU355、PWU400、PWU450、PWU500、PWU560、PWU630、PWU710減速機

PWU平面包絡蝸桿減速機

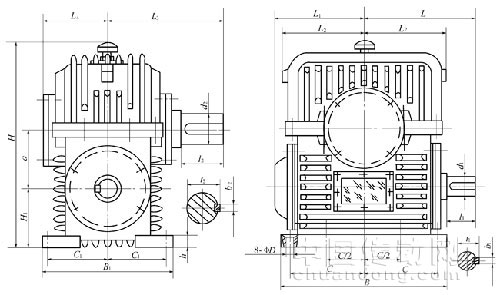

　　PWU80-PWU355、型平面二次包絡環面蝸桿減速器主要尺寸

PWU平面包絡蝸桿減速機

a	H1	B	B1	C	C1	D	H	L	L1	L2	L3	L4	L5	d1	b1	t1	l1	d2	b2	t2	l2	h
80	100	250	190	112	80	14	315	160	160	125	180	100	90	25	8	28	42	45	14	48.5	82	30
100	112	300	236	130	100	16	355	200	200	160	212	125	118	32	10	35	58	55	16	59	82	35
125	125	355	280	160	125	18	450	236	236	190	250	150	140	38	10	41	58	65	18	69	105	38
140	140	400	315	180	140	20	500	265	265	212	280	160	160	42	12	45	82	70	20	74.5	105	40
160	160	450	355	200	160	21	560	300	300	236	315	190	180	48	14	51.5	82	80	22	85	130	42
180	180	500	400	225	180	22	630	335	335	265	355	212	200	56	16	60	82	90	25	95	130	45
200	200	560	450	250	200	24	710	355	355	300	400	236	224	60	18	64	105	100	28	106	165	50
225	225	630	500	280	225	26	800	400	400	315	450	265	250	65	18	69	105	110	28	116	165	53
250	250	670	530	300	250	28	850	450	450	355	500	280	280	70	20	74.5	105	125	32	132	165	56
280	280	800	600	355	280	30	950	475	475	400	560	315	315	85	22	90	130	140	36	148	200	60
315	315	900	670	375	315	32	1060	560	560	450	630	355	355	90	25	95	130	150	36	158	200	67
355	355	1000	750	425	355	35	1250	670	670	500	710	400	400	100	28	106	165	170	40	179	240	75

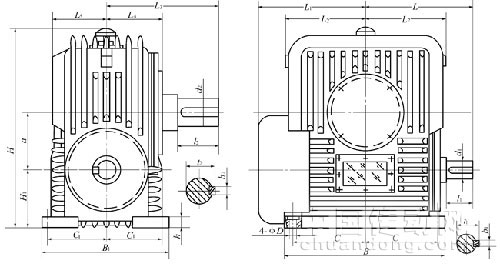

PWU包絡減速機

a	H1	B	B1	C	C1	D	H	L	L1	L2	L3	L4	d1	b1	t1	l1	d2	b2	t2	l2	h
400	355	900	800	400	355	35	1250	600	600	450	630	375	110	28	116	165	180	45	190	240	55
450	400	1000	900	450	400	39	1400	670	670	500	710	425	125	32	132	165	200	45	210	280	60
500	450	1120	1000	500	450	42	1600	750	750	560	800	475	130	32	137	200	220	50	231	280	65
560	500	1250	1120	560	500	45	1800	850	850	630	900	530	150	36	158	200	250	56	262	330	72
630	560	1400	1250	630	560	48	2000	950	950	710	1000	600	170	40	179	240	280	63	292	380	80
710	630	1600	1400	710	630	52	2240	1060	1060	800	1250	670	190	45	200	280	320	70	334	380	88
